Nity służą do trwałego łączenia blach i profili, szczególnie tam, gdzie nie ma dostępu z obu stron lub gwint nie ma sensu. Dobór typu i materiału nita warto oprzeć na warunkach pracy, geometrii połączenia i dostępności montażowej. Poniższy przewodnik porządkuje kluczowe decyzje, by uniknąć typowych błędów projektowych i wykonawczych.
Nitowanie, choć kojarzone z klasycznym rzemiosłem, jest dziś standardem w obróbce blach, konstrukcjach lekkich, obudowach maszyn, w HVAC, w zabudowach samochodowych i w elementach infrastruktury. Przy właściwym doborze daje przewidywalne parametry wytrzymałościowe i powtarzalność montażu, a sam proces jest możliwy w warunkach warsztatu i na produkcji seryjnej. W praktyce chodzi o dopasowanie typu nita do obciążenia, materiału łączonych części, zakresu chwytu i warunków środowiskowych.
Rynek w Polsce pracuje najczęściej na normach DIN/PN/ISO, co ułatwia zamienność i kontrolę jakości. Znajomość różnic między nitami pełnymi, zrywalnymi i nitonakrętkami, a także podstawowych oznaczeń, pozwala skrócić czas montażu i ograniczyć ryzyko reklamacji na etapie eksploatacji.
Kiedy nit ma przewagę nad śrubą lub spawem
Nie każdy punkt łączenia wymaga gwintu, nakrętki czy spoiny. Nity sprawdzają się przede wszystkim w cienkich przekrojach, w których brakuje „mięsa” na pełny gwint lub spaw grozi odkształceniem termicznym. W osłonach maszyn, kanałach wentylacyjnych czy w poszyciach lekkich konstrukcji połączenie jest z reguły ścinane, a nie rozciągane – i tu klasyczny układ nit–otwór działa przewidywalnie.
Przewaga nitów staje się wyraźna, gdy:
-
brakuje dostępu do drugiej strony (nity zrywalne);
-
istotna jest mała masa i krótki czas montażu (prace liniowe, prefabrykacja);
-
elementy są ocynkowane lub malowane i należy unikać spawania;
-
materiały są różne i trudne do spawalności (np. aluminium–stal w elementach obudowy);
-
zależy na stałej geometrii połączenia bez możliwości luzowania (brak ryzyka samoodkręcania).
Nie znaczy to, że nit zawsze wygra. Śruby są lepsze tam, gdzie serwis wymaga demontażu lub potrzebna jest kontrolowana siła docisku. Spaw daje ciągłość materiałową i wysoką sztywność, ale wiąże się z wpływem ciepła i wymaganiami kwalifikacji. Najlepiej potraktować nit jako jedno z narzędzi – dobre w cienkich przekrojach, w montażu seryjnym i w miejscach o ograniczonym dostępie.
Typy nitów i realne zastosowania
Podział praktyczny dotyczy sposobu montażu, kształtu łba oraz budowy części roboczej.

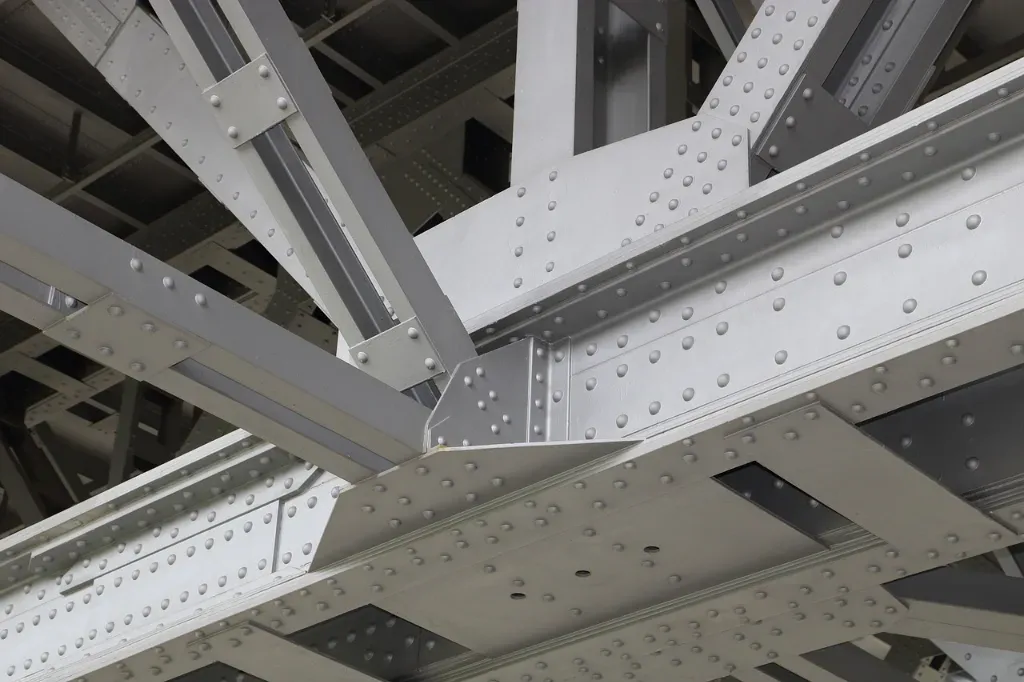

Nity pełne (zakuwane) tworzą bardzo sztywne, trwałe połączenie. Klasyczne łby kuliste (często zgodne z DIN 660) są używane w konstrukcjach stalowych i w elementach narażonych na ścinanie. W wersji z łbem stożkowym (np. rodzina odpowiadająca DIN 661) licują się z powierzchnią, co jest ważne w poszyciach i wszędzie tam, gdzie pracuje aerodynamika lub estetyka.
Nity zrywalne (blind, rodzinę opisuje m.in. DIN 7337) montuje się od jednej strony za pomocą nitownicy. Występują warianty:
-
standardowe – do uniwersalnych połączeń blach;
-
zamknięte (sealed) – uszczelniają otwór, ważne w fasadach, HVAC, zabudowach narażonych na wilgoć;
-
multigrip – jedna długość obejmuje szeroki zakres chwytu, co upraszcza gospodarkę magazynową;
-
strukturalne – podniesiona nośność na ścinanie i rozciąganie, używane w elementach konstrukcyjnych pojazdów i urządzeń.
Nitonakrętki to inna logika – nie łączą „na stałe” dwóch elementów, lecz wprowadzają gwint w cienkiej ściance. Sprawdzają się w obudowach i ramach, gdzie później montuje się serwisowalne podzespoły. Występują z kołnierzem płaskim lub stożkowym, z częścią cylindryczną gładką lub sześciokątną (antyobrotową), w materiałach takich jak stal, stal nierdzewna, aluminium. Wymagają dedykowanych końcówek w nitownicy.
Kształt łba dobiera się do funkcji: kulisty lepiej rozkłada nacisk, stożkowy licuje z powierzchnią, walcowy zapewnia większą powierzchnię docisku przy miękkich materiałach. Materiał nita dobiera się pod środowisko i parę materiałową (o tym szerzej poniżej).
Dobór nita krok po kroku: od środowiska po normę
Skuteczny dobór warto prowadzić w tej kolejności:
-
Środowisko pracy i korozja: w wilgoci, strefach nadmorskich czy w instalacjach przemysłowych preferowane są stale nierdzewne lub odpowiednie powłoki. Przy parze aluminium–stal trzeba uwzględnić korozję galwaniczną; czasem lepszy będzie nit aluminiowy z izolacją otworu, a czasem nierdzewny z przekładką dielektryczną.
-
Funkcja połączenia: czy przenosi głównie ścinanie, czy rozciąganie? Wibracje i zmęczenie faworyzują nity strukturalne i kontrolę jakości wierceń.
-
Zakres chwytu (grubość łączonych warstw): nit musi mieścić się w specyfikacji „grip range”. Zbyt krótki nie utworzy właściwego zakucia, zbyt długi zaciągnie się nieprawidłowo.
-
Średnica i otwór: regułą jest dobór średnicy nita 2,5–3× grubości cieńszej blachy przy obciążeniu ścinającym; otwór wierci się zwykle 0,1–0,3 mm większy od średnicy trzonu (w zależności od normy i tolerancji).
-
Kształt łba: stożkowy do licowania, kulisty/wałkowy do większych nacisków powierzchniowych.
-
Norma i oznaczenia: stosowane są m.in. DIN/PN/ISO dla nitów pełnych i zrywalnych; ułatwia to kontrolę parametrów i zamienność dostaw.
W dokumentacji technicznej warto zapisać: typ (pełny/zrywalny/nitonakrętka), materiał (np. A2, AlMg), średnicę i długość, zakres chwytu, kształt łba, wymaganą normę oraz klasę odporności korozyjnej środowiska. Przegląd stosowanych standardów i odmian bywa porządkowany w katalogach branżowych; przykładowe zestawienia znaleźć można pod adresem https://www.nycz.pl/kategoria/nity, co ułatwia weryfikację nomenklatury i oznaczeń.
W zleceniach dla warsztatu dobrze sprawdza się karta operacyjna z rysunkiem, parametrami otworu (średnica, tolerancja, fazowanie), typem nitownicy oraz z wymogiem kontroli pierwszej sztuki i okresowych prób wyrywania.
Montaż i kontrola jakości: detale, które robią różnicę
Większość problemów z połączeniami nitowanymi wynika nie z samego doboru, lecz z wykonawstwa. Otwór powinien być wiercony ostrym wiertłem pod właściwy wymiar, bez ovalizacji. Odburzenie i ewentualne sfazowanie wejścia ułatwia poprawne ułożenie łba. W blachach powlekanych ważne jest usunięcie zadziorów, by powłoka nie pękała lokalnie.
Przy nitach zrywalnych kluczowe są: prostopadłość ustawienia nitownicy, dobór końcówki zaciskowej do średnicy i materiału, a także kontrola, czy trzpień został prawidłowo odłamany i nie wystaje ponad łeb. W nitach zamkniętych należy zweryfikować szczelność; w aplikacjach z wymaganiami IP sprawdza się dodatkowo uszczelkę pod łbem lub podkładkę uszczelniającą.
W nitach pełnych znaczenie ma odpowiednia podpora z drugiej strony i masyw zakuwaka. Łby nie powinny mieć pęknięć ani mimośrodowości. Dla produkcji seryjnej stosuje się często nitowanie pneumatyczne lub hydrauliczne, co poprawia powtarzalność.
Kontrola jakości to nie tylko oględziny. Pomocne są krótkie próby ścinania/wyrywania na próbkach technologicznych, kontrola średnicy i owalności otworu, badanie odległości od krawędzi (zwykle ≥2–2,5× średnica nita) oraz rozstawu między osiami nitów. W aplikacjach drganiowych warto uwzględnić inspekcję okresową po pierwszym okresie pracy.
Ograniczenia, błędy i ryzyka, o których lepiej pamiętać
Nity to połączenie nierozłączne – rozbiórka oznacza wiercenie lub rozwiercanie. W węzłach serwisowych lepiej rozważyć nitonakrętki lub śruby. W cienkich tworzywach nity mogą powodować pełzanie i utratę docisku; wtedy stosuje się podkładki o większej średnicy lub zmienia typ łącznika.
Korozja galwaniczna to najczęstsze źródło przedwczesnych awarii w parach aluminium–stal. Minimalizuje się ją przez dopasowanie materiałów (np. aluminiowy nit do blachy aluminiowej), stosowanie przekładek izolujących, uszczelnienie krawędzi otworu i kontrolę wody stojącej. W środowiskach agresywnych (mgła solna, środowisko C4/C5) typowe powłoki ochronne stali węglowej nie wystarczą; rozważa się stale nierdzewne lub dodatkowe zabezpieczenia.
Niewłaściwy zakres chwytu prowadzi do słabego zakucia i powstawania luzów. Zbyt duża średnica otworu obniża nośność na ścinanie i przyspiesza wybicie. Zbyt mała odległość od krawędzi sprzyja pękaniu. W nitonakrętkach problemem bywa obracanie się w otworze – wersje sześciokątne lub radełkowane i właściwa tolerancja otworu są wtedy kluczowe.
W konstrukcjach budowlanych i maszynowych nitowanie powinno być zgodne z dokumentacją projektową i warunkami technicznymi odbioru. Zmiana typu nita „na produkcji” bez przeliczeń jest ryzykowna – inne wartości nośności, inny rozkład nacisków i inna podatność na zmęczenie.
Przykładowe scenariusze doboru
Osłona z blachy aluminiowej 1,5 mm do ramy z profilu stalowego, montaż bez dostępu z tyłu: nity zrywalne zamknięte z łbem stożkowym, trzon aluminiowy, izolacja otworu (podkładka z nylonu lub farba w otworze), średnica dobrana do obciążenia i odległości od krawędzi, wiercenie precyzyjne i odgratowanie.
Kieszenie mocujące do fasady wentylowanej: połączenia narażone na wodę i cykle termiczne – nity zrywalne zamknięte ze stali nierdzewnej lub odpowiednio zabezpieczone, kontrola rozstawu i odległości od krawędzi, próby szczelności. Alternatywnie nitonakrętki nierdzewne, jeśli wymagany jest serwis demontowalny.
Obudowa urządzenia, do której przewidziano późniejszy montaż osprzętu: nitonakrętki z kołnierzem płaskim, część sześciokątna w otworze pod wymiar „hex”, by uniknąć obracania przy wkręcaniu. Dobór materiału pod środowisko pracy urządzenia i kompatybilność z wkrętami.
FAQ
-
Jak odróżnić sytuacje dla nita zrywalnego i pełnego?
Nit pełny wymaga dostępu z obu stron i daje bardzo sztywne połączenie, korzystne w grubszych materiałach i przy dużych ścinaniach. Nit zrywalny montuje się jednostronnie, jest szybszy i lepszy do cienkich blach oraz w miejscach z ograniczonym dostępem.
-
Jak dobrać średnicę nita do grubości blach?
Dla obciążeń ścinających praktykuje się średnicę rzędu 2,5–3× grubość cieńszej blachy, przy zachowaniu właściwej odległości od krawędzi (zwykle minimum 2–2,5× średnica). Otwór powinien mieć niewielki luz zgodny z zaleceniami producenta/normy.
-
Co z korozją przy parze aluminium–stal?
To typowy układ sprzyjający korozji galwanicznej. Pomaga dopasowanie materiału nita (aluminium do aluminium lub stal nierdzewna z izolacją), uszczelnienie otworu i unikanie wody stojącej. W środowiskach agresywnych korzystniejsze bywają materiały nierdzewne.
-
Czy na zewnątrz lepiej stosować nity zamknięte?
Jeśli wymagana jest szczelność, nity zamknięte (sealed) ograniczają przeciek przez oś trzpienia. W połączeniach wystawionych na opady i mgłę solną istotny jest także materiał (np. stal nierdzewna) i uszczelnienie pod łbem.
-
Jak kontrolować jakość partii nitów i montażu?
Poza oględzinami łbów i zakucia stosuje się próby mechaniczne na próbkach, weryfikację średnic i owalności otworów, kontrolę rozstawów i odległości od krawędzi oraz inspekcję pierwszej sztuki. W produkcji seryjnej przydatne są zapisy parametrów i okresowe testy wyrywania.
-
Czy połączenie nitowane da się rozebrać?
Zwykle wymaga rozwiercenia. Jeśli przewidziany jest serwis, wprowadza się nitonakrętki i wkręty/śruby albo projektuje łącze śrubowe tam, gdzie demontaż jest niezbędny.
