Jak wygląda uszkodzona uszczelka pod głowicą?

Masz wrażenie, że z silnikiem dzieje się coś złego i boisz się hasła „uszczelka pod głowicą”? Chcesz wiedzieć, jak wygląda uszkodzona uszczelka i jakie daje objawy w codziennej jeździe? Z poniższego poradnika dowiesz się, po czym rozpoznać problem, jak go potwierdzić i skąd on się w ogóle bierze.

Co to jest uszczelka pod głowicą i jak pracuje?

Między blokiem silnika a głowicą znajduje się cienki, ale bardzo obciążony element – uszczelka pod głowicą. Najczęściej ma konstrukcję kompozytową lub metalowo-kompozytową i jest wycinana z dużą precyzją. W uszczelce wykonane są otwory na cylindry, a także na kanały olejowe i kanały, którymi przepływa płyn chłodniczy. Wszystko musi do siebie idealnie pasować, bo najmniejsza nieszczelność szybko daje o sobie znać.

Jej zadaniem jest nie tylko „połączenie” bloku z głowicą. Uszczelka ma odseparować od siebie trzy środowiska: komory spalania z gazami spalinowymi pod bardzo wysokim ciśnieniem, obieg oleju silnikowego oraz obieg płynu chłodniczego. Każde ich mieszanie prowadzi do poważnej awarii. W czasie pracy silnika uszczelka ma kontakt z temperaturą sięgającą kilkuset stopni i z dużymi zmianami ciśnienia. Sama wysoka temperatura zazwyczaj jej nie zabija – dużo groźniejsze są nagłe skoki i przegrzanie całej jednostki, gdy układ chłodzenia przestaje działać prawidłowo.

Dlaczego uszczelka pod głowicą się zużywa?

W wielu samochodach fabryczna uszczelka pod głowicą wytrzymuje cały okres eksploatacji auta. Niektóre jednostki benzynowe i wysokoprężne przejeżdżają ponad 300 tys. km bez ingerencji w połączenie głowicy z blokiem. Skoro tak, to skąd biorą się awarie, o których mówi się z tak dużą obawą? Najczęściej to efekt zaniedbania lub błędów po wcześniejszych naprawach. Problemy przychodzą szybciej, jeśli auto często jedzie „na czerwonym polu” obrotomierza, holuje ciężkie przyczepy albo przez długi czas pracuje przy zbyt wysokiej temperaturze.

Do uszkodzenia uszczelki prowadzą między innymi: przegrzanie silnika z powodu nieszczelnego układu chłodzenia, zapowietrzenia, zatartej pompy wody czy niedziałającego wentylatora. Swoje dokłada także agresywna jazda z częstymi skokami obciążenia, jazda z niewłaściwym płynem chłodniczym oraz nieprawidłowe dokręcenie głowicy po wcześniejszej naprawie. Zdarzają się też wady fabryczne – określone serie silników mają tendencję do przedwczesnego „wydmuchiwania” uszczelki w konkretnym miejscu, zwykle między cylindrami.

Jakie są najczęstsze przyczyny awarii?

Jeśli chcesz realnie ograniczyć ryzyko problemów z uszczelką pod głowicą, trzeba przyjrzeć się kilku obszarom. Kierowcy często skupiają się na samym objawie, czyli na ubywającym płynie chłodniczym, a pomijają źródło kłopotów. A to właśnie przyczyna decyduje o tym, czy naprawa okaże się jednorazowa, czy po roku problem wróci ze zdwojoną siłą.

Do najczęstszych przyczyn zalicza się między innymi:

• jazdę z przegrzewającym się silnikiem,
• nieszczelności w układzie chłodzenia (chłodnica, węże, opaski, króćce),
• stary lub niewłaściwy płyn chłodniczy o zniszczonych dodatkach antykorozyjnych,
• nieprawidłowe dokręcenie śrub głowicy po wcześniejszym remoncie,
• naturalne zużycie materiału po bardzo dużym przebiegu.

Jak wygląda uszkodzona uszczelka pod głowicą w praktyce?

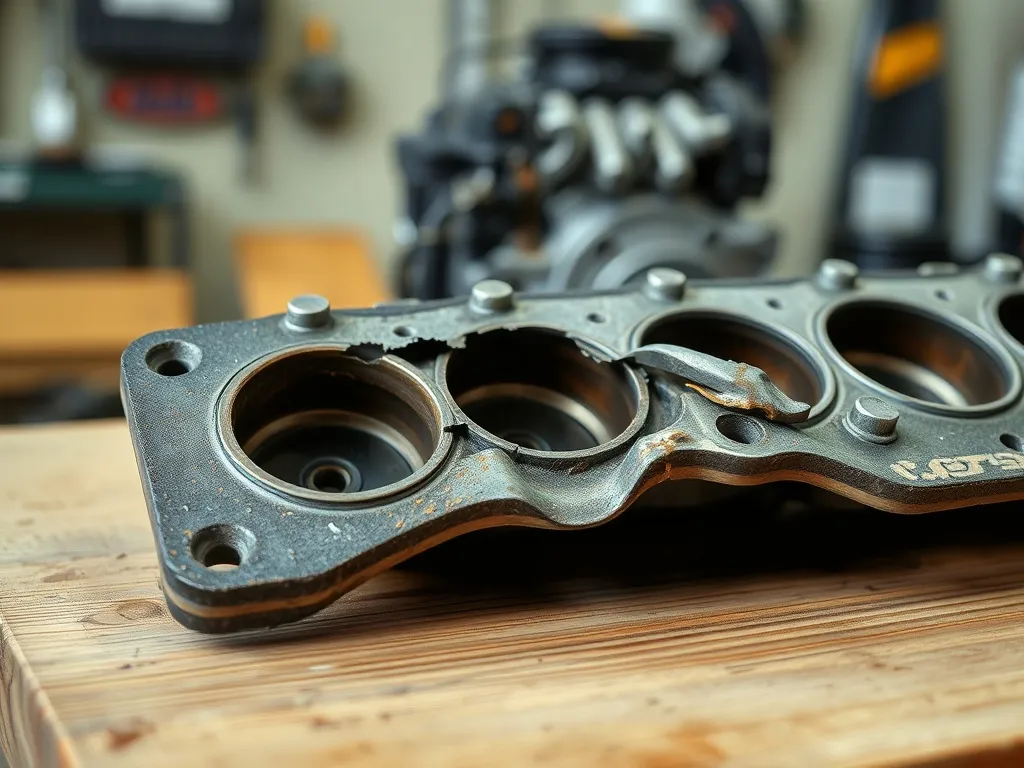

Sama uszczelka po demontażu zwykle ma widoczne ciemne przebarwienia, nadpalenia albo wyszczerbione krawędzie między cylindrami. W miejscach, gdzie tłok i spaliny naciskają najmocniej, pojawiają się charakterystyczne „przedmuchy”. Dla mechanika to czytelny ślad. Dla kierowcy ważniejsze jest jednak to, co widać bez rozbierania silnika. Uszkodzona uszczelka zmienia zachowanie auta podczas pracy na zimno i na ciepło, a także to, co widać w zbiorniczku wyrównawczym i pod korkiem wlewu oleju.

Wyobraź sobie cienką uszczelkę, która przestaje trzymać szczelność między komorą spalania a kanałem płynu chłodniczego. Podczas pracy silnika spaliny zaczynają przepychać się do układu chłodzenia, co powoduje wzrost ciśnienia, pęcherzyki w zbiorniku i wypychanie płynu. Czasem dzieje się odwrotnie: płyn chłodniczy trafia do komory spalania i jest spalany razem z mieszanką paliwowo-powietrzną. Wtedy widzisz biały dym, a w spalinach pojawia się charakterystyczny, słodkawy zapach glikolu.

Co naprawdę oznacza biały dym z wydechu?

Wielu kierowców reaguje nerwowo, gdy z rury wydechowej pojawia się biały „dym”. Ale w sporej części przypadków to zwykła para wodna. W chłodne lub wilgotne dni układ wydechowy wypełnia się skroploną wodą. Po odpaleniu auta woda odparowuje, tworząc gęstą chmurę białej pary. Taki efekt jest normalny i sam w sobie nie świadczy o poważnej awarii. Ważne jest, jak długo utrzymuje się intensywne zadymienie i czy towarzyszą mu inne objawy.

Niepokój powinien wzbudzić gęsty, mlecznobiały dym, który utrzymuje się również po rozgrzaniu silnika, połączony z ubytkiem płynu chłodniczego. Jeśli z wydechu czuć słodkawy zapach, a w zbiorniczku wyrównawczym pojawiają się bąbelki, rośnie ryzyko, że płyn chłodniczy przedostaje się do komór spalania. W takiej sytuacji sam „dym” jest już poważnym sygnałem ostrzegawczym i warto szybko wykonać testy.

Co oznacza maź pod korkiem oleju?

Obraz tłustej, kremowej mazi pod korkiem wlewu oleju budzi jedno skojarzenie – mieszanie oleju z płynem chłodniczym. Taki „majonez” faktycznie może świadczyć o uszkodzeniu uszczelki pod głowicą, bo glikol z płynu chłodniczego miesza się z olejem, tworząc gęstą, jasną emulsję. Silnik, który pracuje na takim oleju, ma ograniczone smarowanie i szybko łapie poważne uszkodzenia łożysk i panewek.

Są jednak sytuacje, w których nawet w pełni sprawny silnik wytwarza niewielką ilość jasnej mazi. Dzieje się tak zimą, gdy auto pokonuje krótkie odcinki i nie zdąży odparować wilgoci z wnętrza silnika. Para wodna skrapla się na najchłodniejszych elementach, często właśnie na korku. Jeśli robisz głównie kilkukilometrowe trasy po mieście, a olej jest czysty na bagnecie, niewielka ilość mazi pod korkiem nie musi automatycznie oznaczać uszkodzenia uszczelki.

Jakie są objawy uszkodzonej uszczelki pod głowicą?

Objawy można podzielić na te widoczne „gołym okiem” i te, które wychodzą dopiero w czasie diagnostyki. Ważne jest połączenie kilku sygnałów w jedną całość. Pojedynczy symptom rzadko daje pewność, że winna jest właśnie uszczelka. Zazwyczaj chodzi o zestaw objawów, które pojawiają się w podobnym czasie i stopniowo się nasilają.

Najczęściej obserwuje się wtedy: nienaturalny ubytek płynu chłodniczego bez widocznych wycieków, biały lub szarawy dym z wydechu, bąbelki w zbiorniczku wyrównawczym, tłuste ślady oleju w płynie chłodniczym, maź pod korkiem oleju, a także pogorszenie pracy silnika. Jednostka zaczyna nierówno pracować, traci moc, trudniej odpala, a wskaźnik temperatury częściej „wędruje” ponad standardowy poziom.

Ubytek płynu chłodniczego i bąbelki w zbiorniczku

Kiedy płyn chłodniczy znika z układu, pierwszym krokiem powinno być poszukanie nieszczelności. Przewody, opaski, króćce, chłodnica, nagrzewnica – te elementy często „pocą się” w sposób trudny do zauważenia bez dokładnego oględzin. Plamy mogą pojawić się tylko po długiej jeździe lub w upałach. Zdarza się też, że płyn wycieka pod ciśnieniem, więc na postoju wszystko wydaje się w porządku. Bez sprawdzenia całej trasy przewodów z latarką łatwo pominąć nawet większe nieszczelności.

Dopiero gdy układ jest z zewnątrz suchy, a płyn nadal znika, rośnie podejrzenie, że coś dzieje się wewnątrz silnika. Jednym z charakterystycznych znaków są stałe bąbelki gazu w zbiorniczku wyrównawczym lub w chłodnicy po zdjęciu korka. Jeśli w pojeździe nie ma innego „źródła” spalin w układzie chłodzenia, jak np. nieszczelna chłodnica zaworu EGR, podejrzenie pada już bezpośrednio na uszczelkę pod głowicą.

Obecność oleju w płynie chłodniczym

Jeżeli po zdjęciu korka zbiorniczka wyrównawczego widać ciemne, tłuste plamy lub na powierzchni płynu unosi się wyraźna, oleista warstwa, sprawa wygląda poważniej. Olej silnikowy nie ma możliwości legalnie trafić do układu chłodzenia. Taki obraz najczęściej oznacza, że kanał olejowy połączył się z kanałem płynu chłodniczego właśnie w miejscu, w którym „puściła” uszczelka pod głowicą. W efekcie olej przedostaje się do płynu, a czasami także na odwrót.

Olej w płynie chłodniczym zwykle oznacza już zaawansowaną awarię. Układ chłodzenia zaczyna pokrywać się tłustym osadem, który utrudnia oddawanie ciepła. Chłodnica traci wydajność, nagrzewnica przestaje dobrze grzać, a sama wymiana uszczelki nie wystarczy. Trzeba wtedy bardzo dokładnie wypłukać cały układ, używając specjalnych środków, które rozpuszczają olej, a potem kilkukrotnie wymienić płyn na świeży.

Jak sprawdzić, czy uszczelka pod głowicą jest uszkodzona?

Sam wygląd spalin czy korka oleju to za mało, żeby wyrokować o wymianie głowicy. Profesjonalny warsztat łączy obserwację objawów z kilkoma testami. Dopiero wynik całego zestawu badań daje mechanikowi pewność, że trzeba rozbierać silnik. To ważne, bo naprawa jest kosztowna i pochopna decyzja mogłaby niepotrzebnie „uśmiercić” auto, które da się uratować znacznie prościej i taniej.

Do najczęściej stosowanych metod należą test na obecność spalin w płynie chłodniczym, pomiar ciśnienia sprężania w cylindrach oraz pomiar ciśnienia w samym układzie chłodzenia. Dodając do tego analizę objawów z jazdy i historii przegrzania, dobry mechanik jest w stanie bardzo dokładnie wskazać miejsce problemu.

Test na obecność spalin w płynie chłodniczym

Jednym z prostszych, a przy tym bardzo skutecznych sposobów weryfikacji jest test chemiczny. W miejsce korka chłodnicy lub zbiorniczka wyrównawczego montuje się specjalny adapter z przezroczystą pipetą. Do środka wlewa się niewielką ilość płynu reagującego na spaliny. Silnik pracuje, a pompa cieczy chłodzącej przepycha przez pipetę część gazów znad płynu.

Jeżeli do układu chłodzenia przedostają się spaliny, płyn w pipetce zmienia kolor. To wyraźny sygnał, że gazy z komory spalania mają „przejście” do kanałów płynu chłodniczego. Taki test jest prosty, niedrogi i wykonywany w wielu warsztatach, również tych mniejszych. Daje jasną odpowiedź, której nie zapewni samo oglądanie korka lub rury wydechowej.

Pomiar kompresji i dodatkowe badania

Drugim sprawdzonym sposobem jest pomiar ciśnienia sprężania w każdym z cylindrów. Jeśli uszczelka pod głowicą przepaliła się między sąsiednimi cylindrami, na obu pojawi się wyraźnie niższa kompresja. Różnice między poszczególnymi cylindrami wskazują, gdzie silnik „ucieka” z ciśnieniem. Pomiar warto powtórzyć na ciepłym i na zimnym silniku, bo rozszerzalność materiałów czasem maskuje początkowe stadium uszkodzenia.

W niektórych przypadkach mechanicy sięgają także po test szczelności układu chłodzenia. Do zbiorniczka podłącza się pompę ręczną i nabija w układzie określone ciśnienie. Jeśli ciśnienie spada, a na zewnątrz nie ma widocznych wycieków, trzeba brać pod uwagę nieszczelność wewnętrzną. Dopiero komplet takich testów buduje pełny obraz sytuacji i pozwala uniknąć niepotrzebnego rozbierania silnika.

Dlaczego wymiana uszczelki pod głowicą jest tak droga?

Nowa uszczelka pod głowicę często kosztuje kilkadziesiąt złotych. Czasem nieco więcej, jeśli mówimy o rzadkim lub mocno wysilonym silniku. Na tle innych części to wydatek wręcz symboliczny. A jednak rachunek z warsztatu potrafi opiewać na kilka tysięcy. Różnica bierze się z ogromu pracy, którą trzeba wykonać, żeby tę cienką uszczelkę w ogóle wymienić i mieć pewność, że naprawa ma sens.

Mechanik musi zdemontować sporą część osprzętu silnika, odłączyć układ wtryskowy, zapłonowy, osprzęt rozruchu w dieslach, wypuścić olej i płyn chłodniczy. Potem dochodzi pełna rozbiórka rozrządu z wałkami i zaworami oraz demontaż samej głowicy. Po zdjęciu głowicy konieczne jest planowanie, czyli obróbka jej powierzchni w wyspecjalizowanym zakładzie, aby nowa uszczelka dobrze przylegała.

Jak wygląda naprawa krok po kroku?

W dużym uproszczeniu cała operacja obejmuje kilka etapów. Każdy z nich wymaga dokładności, bo drobny błąd może zniweczyć całą pracę. Często przy okazji wymienia się także inne elementy – to zwiększa jednorazowy koszt, ale później ułatwia spokojną eksploatację auta bez kolejnych rozbiórek. Kierowca w efekcie płaci głównie za robociznę, a nie tylko za same części.

Typowy przebieg naprawy prezentuje się następująco:

1. demontaż osłon, przewodów, kolektorów, osprzętu oraz spuszczenie oleju i płynu chłodniczego,
2. rozebranie układu rozrządu i zdjęcie głowicy,
3. czyszczenie powierzchni bloku, usunięcie resztek starej uszczelki oraz kontrola pęknięć,
4. planowanie głowicy w zakładzie specjalistycznym i ewentualna regeneracja zaworów,
5. montaż nowej uszczelki, ponowny montaż głowicy, nowego napędu rozrządu, pompy wody i pozostałych elementów.

Jakie elementy przy okazji jeszcze się wymienia?

Do samej uszczelki dochodzi zazwyczaj zestaw śrub głowicy (to ważne, bo śruby rozciągane podczas dokręcania nie nadają się ponownie do użytku), uszczelki kolektorów, uszczelniacze zaworowe, a często również komplet rozrządu z paskiem lub łańcuchem oraz nowa pompa wody. Na końcu trzeba bardzo dokładnie przepłukać układ chłodzenia i układ smarowania specjalnymi preparatami, żeby pozbyć się resztek oleju i płynu.

Do tego dochodzi nowy olej silnikowy, filtr oleju i świeży płyn chłodniczy. W wielu autach wymienia się przy tej okazji świece zapłonowe lub żarowe, a także regeneruje lub czyści wtryskiwacze. Sama robocizna zajmuje mechanikowi wiele godzin, a w niektórych modelach – zwłaszcza z ciasno zabudowanym silnikiem – wymaga dodatkowo opuszczenia całego zespołu napędowego. Stąd końcowa kwota bywa tak wysoka.

Jak zapobiegać uszkodzeniu uszczelki pod głowicą?

Gdy już znasz skalę pracy przy wymianie uszczelki, pytanie o profilaktykę nasuwa się samo. Co można zrobić, żeby do awarii w ogóle nie dopuścić? Najważniejsze jest to, jak traktujesz układ chłodzenia. To on ma za zadanie odprowadzić ciepło z głowicy i bloku silnika. Jeśli działa źle, pierwszą ofiarą jest właśnie uszczelka. Kolejne w kolejce stoją: głowica, pierścienie tłokowe, a w końcu cały zespół tłokowo-korbowy.

W codziennej eksploatacji warto o to zadbać w kilku prostych krokach:

• regularnie kontroluj poziom płynu chłodniczego i sprawdzaj, czy nie pojawiają się wycieki,
• pilnuj okresowej wymiany płynu, aby dodatki antykorozyjne nadal działały,
• reaguj, gdy wentylator chłodnicy nie włącza się mimo wysokiej temperatury,
• nie ignoruj sytuacji, gdy wskaźnik temperatury choć raz „wejdzie” na czerwone pole,
• unikaj długotrwałej jazdy na maksymalnym obciążeniu w upałach bez przerw na schłodzenie silnika.

Przegrzanie silnika choćby jeden raz potrafi skrócić życie uszczelki pod głowicą o dziesiątki tysięcy kilometrów, nawet jeśli na początku nie widać żadnych objawów.

Równie ważna jest jakość montażu. Jeśli auto miało już kiedyś zdejmowaną głowicę, wiele zależy od tego, czy mechanik zastosował nowe śruby, trzymał się momentów i kątów dokręcania wskazanych przez producenta i oddał głowicę do planowania. Zaniedbanie któregoś z tych etapów często wraca później do warsztatu pod postacią kolejnego „wydmuchania” uszczelki na tym samym odcinku.
